HCB-HCD TYPE

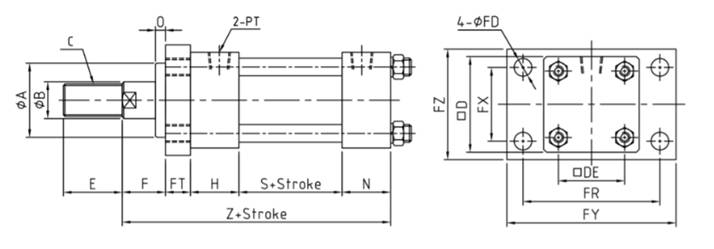

FA TYPE

SIZE

Ø A

Ø B

C

D

DE

E

F

G

H

N

S

O

Z

ZD

M

J

PT

FT

FR

FY

FX

FZ

ØFD

ØFH

LD

Ø40

33

20

M16XP1.5

65

45

30

25

11

32

25

53

5

146

179

15

40

1/4

11

95

118

46

69

11

71

9

Ø50

38

25

M22XP1.5

75

52

35

25

11

37

29

53

5

157

191

15

40

3/8

13

115

145

58

85

11

79

10

Ø63

43

30

M26XP1.5

90

63

40

30

12

37

29

53

5

164

199

15

45

3/8

15

132

165

65

98

14

90

10

Ø80

53

40

M36XP1.5

110

80

45

30

14

38

30

60

5

176

213

15

45

1/2

18

155

190

87

118

18

109

13

Ø100

63

50

M40XP2.0

135

102

50

40

15

44

34

65

5

203

243

15

50

1/2

20

190

230

109

150

18

127

14

Ø125

75

60

M50XP2.0

165

122

60

45

18

49

39

80

5

238

286

20

55

3/4

25

224

272

130

175

22

165

18

Ø150

85

70

M60XP2.0

195

148

70

45

20

49

41

80

5

245

293

20

55

3/4

30

270

320

155

210

25

192

18

Ø180

105

90

M80XP2.0

235

182

80

50

22

56

46

91

0

283

335

20

65

1”

40

315

375

185

243

25

228

20

Ø200

115

100

M90XP2.0

262

200

80

50

25

56

46

101

0

303

358

20

70

1”

50

355

425

206

272

30

247

20
