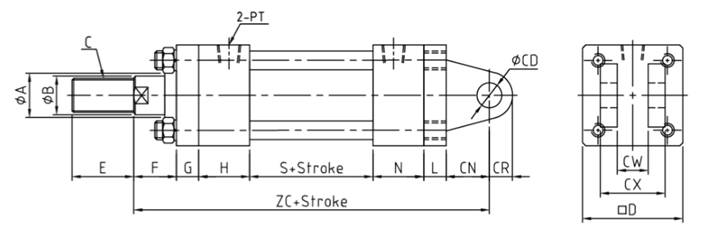

HCB TYPE

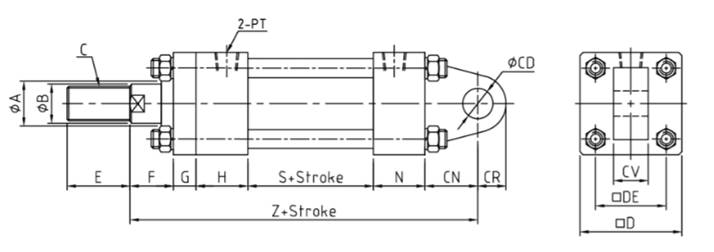

CA-CB TYPE

SIZE

Ø A

Ø B

C

D

DE

E

F

G

H

N

S

Z

ZC

PT

L

CN

ØCD

CR

CV

CW

CX

Ø40

33

20

M16XP1.5

65

45

30

25

11

32

25

53

171

182

1/4

11

25

16

15

20

21

41

Ø50

38

25

M22XP1.5

75

52

35

25

11

37

29

53

190

203

3/8

12

35

20

20

20

21

45

Ø63

43

30

M26XP1.5

90

63

40

30

12

37

29

53

201

216

3/8

15

40

25

25

25

26

54

Ø80

53

40

M36XP1.5

110

80

45

30

14

38

30

60

212

230

1/2

18

40

30

30

30

31

71

Ø100

63

50

M40XP2.0

135

102

50

40

15

44

34

65

248

268

1/2

20

50

35

35

40

41

81

Ø125

75

60

M50XP2.0

165

122

60

45

18

49

39

80

296

321

3/4

25

65

40

40

50

51

101

Ø150

85

70

M60XP2.0

195

148

70

45

20

49

41

80

315

345

3/4

30

80

45

45

50

51

101

Ø180

105

90

M80XP2.0

235

182

80

50

22

56

46

91

355

395

1”

40

90

50

50

60

61

121

Ø200

115

100

M90XP2.0

262

200

80

50

25

56

46

101

378

428

1”

50

100

60

60

65

66

130
