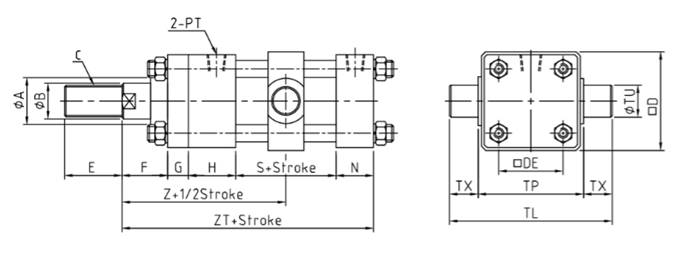

HCB-HCD TYPE

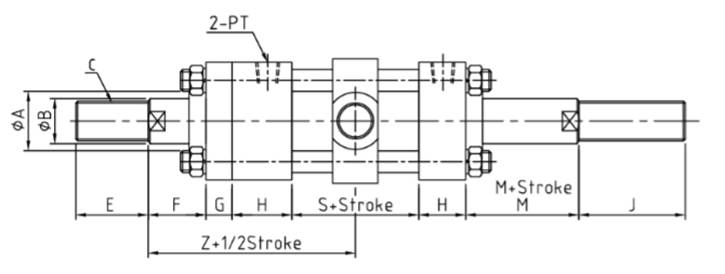

TC TYPE

SIZE

Ø A

Ø B

C

D

DE

E

F

G

H

N

S

Z

ZT

M

J

PT

TL

TX

TP

ØTU

Ø40

33

20

M16XP1.5

65

45

30

25

11

32

25

53

94.5

146

15

40

1/4

109

20

69

20

Ø50

38

25

M22XP1.5

75

52

35

25

11

37

29

53

99.5

155

15

40

3/8

135

25

85

25

Ø63

43

30

M26XP1.5

90

63

40

30

12

37

29

53

105.5

161

15

45

3/8

162

32

98

32

Ø80

53

40

M36XP1.5

110

80

45

30

14

38

30

60

112

172

15

45

1/2

182

32

118

32

Ø100

63

50

M40XP2.0

135

102

50

40

15

44

34

65

131.5

198

15

50

1/2

225

40

145

40

Ø125

75

60

M50XP2.0

165

122

60

45

18

49

39

80

152

231

20

55

3/4

275

50

175

50

Ø150

85

70

M60XP2.0

195

148

70

45

20

49

41

80

154

235

20

55

3/4

332

63

206

63

Ø180

105

90

M80XP2.0

235

182

80

50

22

56

46

91

173.5

265

20

65

1”

403

80

243

80

Ø200

115

100

M90XP2.0

262

200

80

50

25

56

46

101

181.5

278

20

70

1”

472

100

272

100
